进口产品三菱化学MBR膜系统结构和正确的规范操作说明

1、MBR 概要

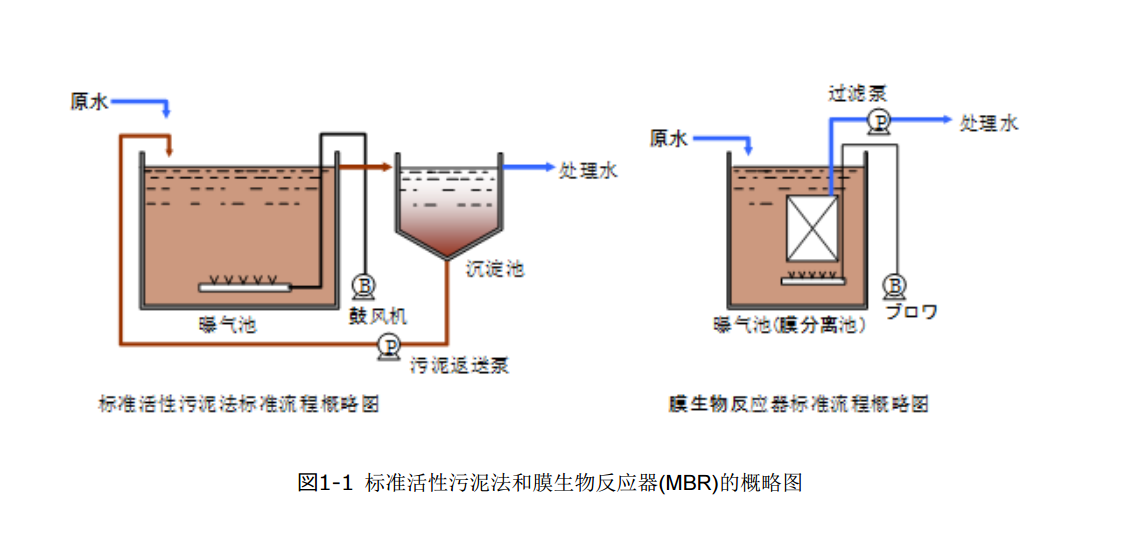

        MBR是用膜分离组件代替标准活性污泥法中的沉淀池起到的固液分离功能的系统。不需要沉降污泥的沉淀池，能保持高浓度的MLSS(活性污泥浓度)，能够分离大于膜孔径的 SS(悬浮物质)。标准活性污泥法和MBR的概要图如图 1-1 所示。

MBR方法和传统的标准活性污泥法比较有以下特点:

1:因膜表面孔径小于细菌（大肠菌等），可以得到清澈的处理水。处理水可以直接用于中水再利用或者可以用于RO系统（反渗透膜过滤）的原水。

2:不需要最终沉淀池，设备变小型化且简单。

3:因污泥不需要沉淀，反应池的 MLSS 浓度可提高到 5,000～12,000 mg/L 左右，所以反应池变小型化。

4:作为除磷法，用无机絮凝剂添加法时，可大幅度地提高磷的去除率。

3、三菱化学mbr膜系统结构及用途

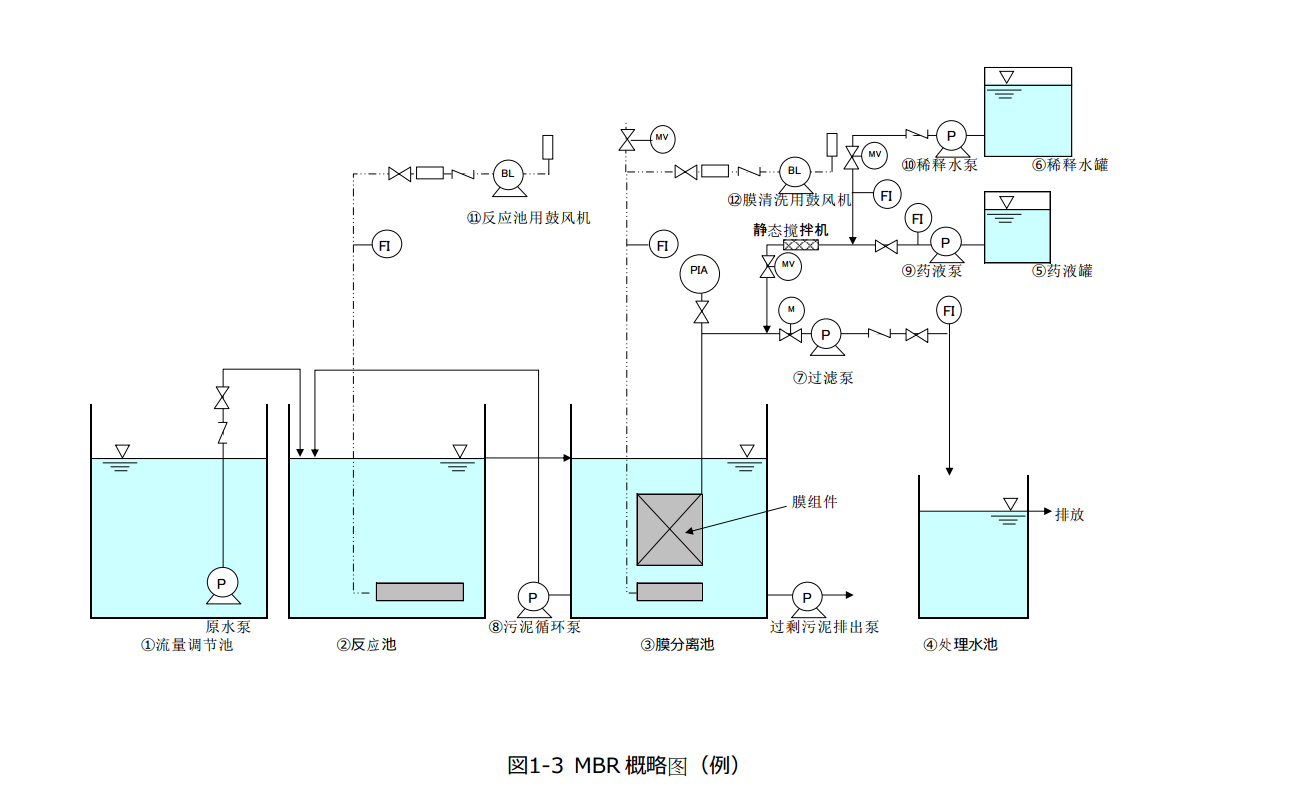

MBR 系统除了膜组件以外，由药品清洗设备、过滤泵、鼓风机等构成。 MBR 流程图如图 1-3 所示。

①流量调节池

MBR 基本上是定量运行。因此，为了适应流量变动而设置流量调节池。流量调节池的大小取决于原水流量和流量变动幅度以及膜分离装置的处理能力等。

②反应池（曝气池）

MBR 系统有膜分离池一体式 MBR 系统膜分离池分离式 MBR 系统 。只在膜分离池中，生化处理还未结束时，除了膜 分离池外，还需要反应池。为了控制反应池和膜分离池的污泥浓度，需要循环泵。还有，采用循环式硝化 脱氮法等方法时，需要几个反应池。

③膜分离池

浸入膜分离组件的池称为膜分离池。 膜分离池一体式 MBR 系统中，可与好氧池兼用。 在各池中，膜分离池的污泥浓度高，所以过剩污泥从该池排出为合适。

④处理水池 贮留处理水的水池。有时也兼做稀释水池。根据需要添加次氯酸钠（NaOCl）进行消毒后再排放。

⑤药液罐

贮留膜组件清洗专用 NaOCl 原液的罐。NaOCl 在高温时分解加速，并产生氯气，所以需要设置在避免阳 光照射的地方。

⑥稀释水罐

为稀释NaOCl 原液而贮留水的水罐。贮留水可利用市政水、处理水等。

⑦过滤泵

从膜组件中抽吸处理水的泵。通常使用自吸泵。安装例如真空泵等吸掉配管中空气的吸气设备，也可以使 用自吸以外的泵。过滤泵的排水腔侧设置定流量阀门，或通过电动控制流量，达到定量运行。

⑧污泥循环泵

为了调整反应池和膜分离池的污泥浓度，需要污泥循环泵。当实施循环式硝化脱氮时，也同时发挥硝化液 的循环作用。循环量由反应池和膜分离池的污泥浓度平衡、以及所需的脱氮率决定。一般为 1～3 倍左右。

⑨药液泵

从罐中定量输送 NaOCl 的泵。

⑩稀释水泵

从稀释水池中输送用于 NaOCl 稀释的水泵。设置定量泵或可设置定量阀门定量输液。

⑪反应池专用鼓风机

向反应池提供生化处理所用空气的鼓风机。根据生化反应所需的空气量、水深、曝气管性能等选择鼓风机 种类。

⑫膜清洗专用鼓风机

供应清洗膜组件所需空气的鼓风机。根据水深、膜组件清洗所需的空气量等选择鼓风机的种类。它在兼作生物反应用曝气和膜清洗用曝气的鼓风机时，需要管理膜清洗空气 量一直达到所定量。
